고속이고 저전력 400 Gb에 / Ｓ가 상호 연결하는 것을 제의하면서, 클라우드와 AI 응용은 100 Gb / Ｓ를 넘어서 자료 비율에 대한 수요를 이끌고 있습니다. 광섬유공업은 데이타 센터 안에서 짧은 거리 애플리케이션 공간을 지원하기 위해, 말하자면 400GBASE-SR4.2와 400GBASE-SR8인 두 IEEE 400G 이더넷 표준을 개발하는 것을 통해 응답하고 있습니다. 이 기사는 2 기준과 그들의 비교를 자세히 설명할 것입니다.
또한 400GBASE-BD4.2로 불린 400GBASE-SR4.2는 4 쌍, 70m (OM3), 100m (OM4),와 150m (OM5)의 한계를 지원하는 2가지 사고 방식 다중 모드 솔루션입니다. 그것은 섬유와 다중 파장의 양쪽 다중 쌍을 사용하는 IEEE 802.3 해결책의 첫 번째 사례뿐 아니라, 섬유마다 50 Gb / Ｓ에서부터 100 Gb / Ｓ까지 다중 모드 화이버 용량을 두배로 하기 위해 2 단파장을 사용하기 위한 제 1 이더넷 표준입니다.
400GBASE-SR4.2는 40GBASE-SR4, 100GBASE-SR4와 200GBASE-SR4를 지원하는데 사용된 케이블링의 같은 유형에 걸쳐 작동합니다. 그것은 파장별이 반대 방향에서 이동하면서, 개개 섬유에 양방향 전송을 사용합니다. 그와 같은 것처럼, 400GBASE-SR4.2가 양방향성 광학 구조에서 8개의 광 송신기와 광수신기들을 8명 가지고 있다는 것을 의미하는 각각 송수신기에 있는 활성 위치는 양쪽 송신기와 수신기입니다.

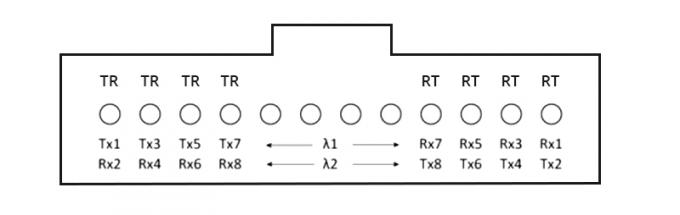

광학 레인 배열은 다음과 같이 보여집니다. TR라고 불린 가장 왼쪽 4곳 위치들은 사고 방식 λ1 (850nm)를 전하고, 사고 방식 λ2 (910nm)를 받습니다. 반대로, RT라고 불린 가장 오른쪽 4곳 위치들은 사고 방식 λ1과 전송 파장 λ2을 받습니다.

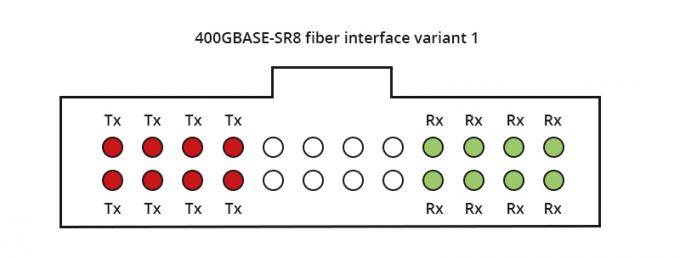

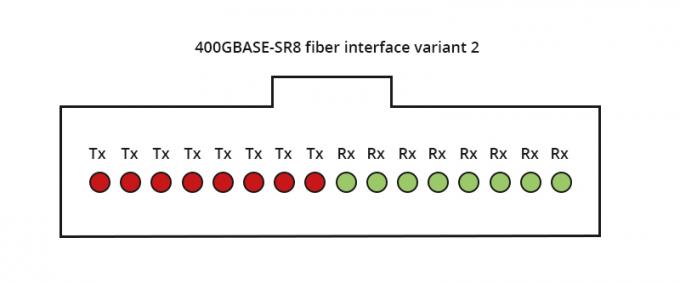

400GBASE-SR8은 8 쌍, 70m (OM3), 100m (OM4와 OM5)의 한계를 지원하는 1가지 사고 방식 다중 모드 솔루션입니다. 그것은 최초로 섬유의 8 쌍을 사용한 IEEE 파이버 인터페이스입니다. 400GBASE-SR4.2와는 달리, 그것은 각각 쌍이 50 Gb / Ｓ 전송을 지원하면서 단파장 (850nm)에 걸쳐 작동합니다. 게다가 그것은 광학 레인 배열을 2가지 변동을 가지고 있습니다. 한 변동은 12개 섬유의 2 열로서 구성되는 24 섬유 MPO를 사용하고 다른 인터페이스 변동이 단일 행 MPO-16을 사용합니다.
400GBASE-SR8은 50G/100G/200G 구성으로 뒤섞어 섬유의 유연성을 제공합니다. 그것은 또한 계산, 저장, 플래시, GPU와 열 가소성 폴리우레탄 수지와 같은 다양한 응용 프로그램을 위한 다양한 속도에 있는 탈출을 지원합니다. 400G-SR8 QSFP DD / OSFP 송수신기는 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR로서 사용될 수 있습니다.
400G 이더넷을 위한 다중 모드 해결책으로서, 400GBASE-SR4.2와 400GBASE-SR8은 몇몇 특징을 공유하지만, 그러나 그들이 또한 앞절에서 논의된 바와 같이 수많은 방법으로 다릅니다.
다음 표는 그들이 어떻게 서로를 비교하는지 깨끗한 사진을 보여줍니다.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| 협력 | IEEE 802.3 센티미터 | IEEE 802.3 센티미터 (탈출 : 802.3 시디) |
| 맥스 한계 | OM5 에 150m | OM4/OM5 에 100m |
| 섬유 | 8개 섬유 | 16개 섬유 (리본 패치 코드) |
| 사고 방식 | 2 사고 방식 (850nm과 910nm) | 1 사고 방식 (850nm) |
| 비디 기술 | 지원 | / |
| 신호 변조 포맷 | PAM4 신호화 | PAM4 신호화 |
| 레이저 | VCSEL | VCSEL |
| 폼 팩터 | QSFP-DD, OSFP | QSFP-DD, OSFP |
400GBASE-SR8은 엄밀히 말하면 단순하지만, 16개 섬유로 가늘고 긴 패치 코드를 요구합니다. 그것은 보통 8 VCSEL 레이저로 만들어지고, 어떠한 기어박스도 포함하지 않고 따라서 모듈과 섬유의 전체적인 비용이 낮은 채로 남아 있습니다. 대조적으로, 400GBASE-SR4.2가 엄밀히 말하면 더 복잡하여서 관련된 섬유 또는 모듈의 전체적인 비용은 더 높지만, 그러나 그것이 더 긴 한계를 지원할 수 있습니다.
게다가 400GBASE-SR8은 양쪽 유연성과 더 높은 밀도를 제공합니다. 그것은 다양한 응용 프로그램을 위한 다른 입출력 속도에 50G/100G/200G 구성과 팬아웃으로 뒤섞는 섬유를 지원합니다. QSFP-DD 송수신기가 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2로 이용할 수 있는 400G-SR8 또는 8x50GBASE-SR.
멀티 모드 광섬유가 계속 속도와 능력, 둘다 400GBASE-SR4.2와 400GBASE-SR8 도움 상승 400G 이더넷에 대한 수요를 성장시켜 도움이 되고 멀티 모드 광섬유 링크를 비율에 따라 늘이기 위해 진화한 것처럼 또한 다양한 요구가 지나친 응용을 위해 광학 솔루션의 생존력을 보증하세요.
클라우드 기반의 서비스와 앱을 향상시키면서, 2 IEEE 802.3 센티미터 기준은 이더넷에게 매끄러운 진화 경로를 제공합니다. 미래 전진은 그들이 다음 단계로 업그레이드된 것처럼 심지어 더 높은 자료 비율을 지원하기 위한 능력을 가리킵니다. 데이타 센터 산업은 OM5 섬유와 같은 최근 다중 모드 섬유 기술을 이용할 것이고, 많은 than150 미터의 쇼트 리치 위에서 섬유 위에서 100 Gb / Ｓ와 400 Gb / Ｓ를 전하기 위해 다중 파장을 사용합니다.
2021-2022 기간을 넘어서, 일단 800 Gb / Ｓ 이더넷 표준이 표준화되면, 2 파장 운영과 더 진보 기술을 사용하는 것 800 Gb / Ｓ, 4쌍 링크를 만들 수 있습니다. 동시에 단파장은 800 Gb / Ｓ 8 쌍 링크를 지원할 수 있습니다. 이러한 의미에서, 400GBASE-SR4.2와 400GBASE-SR8은 유망한 미래를 위해 보조를 정하고 있습니다.
