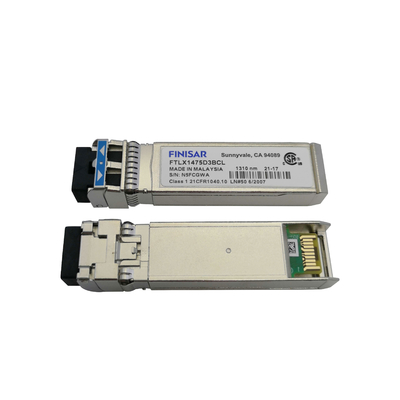

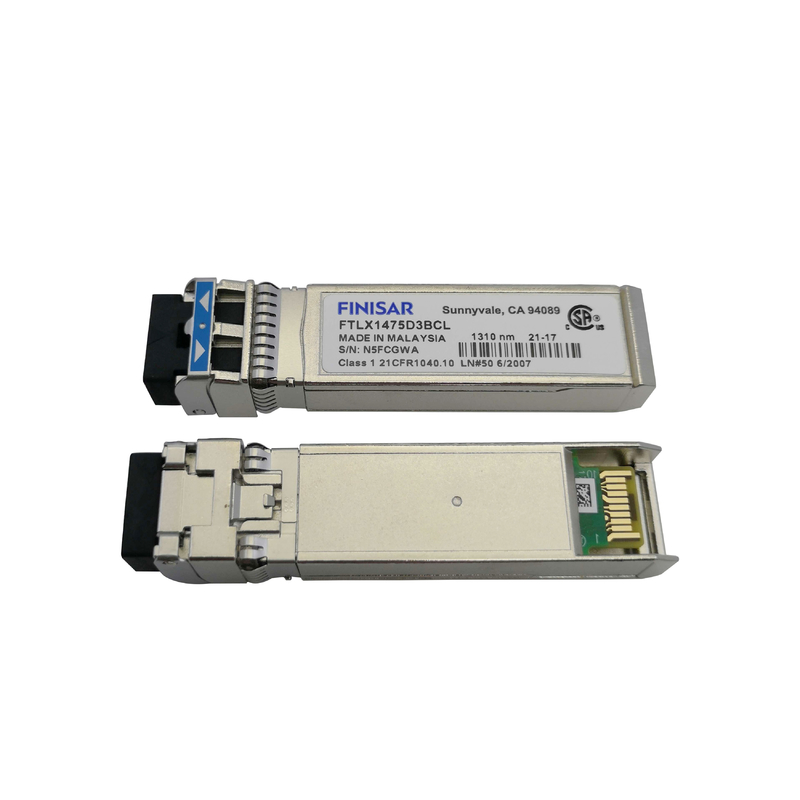

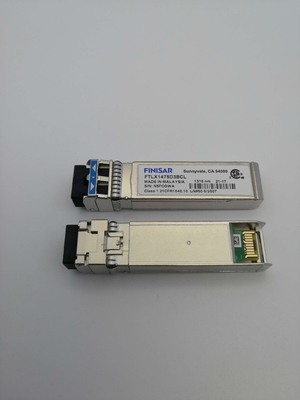

Sfp+ 10g 1310nm 10 킬로미터 피니사 FTLX1475D3BCL

단일모드 데이터콤 SFP+ 송수신기 10Km 1310nm FTLX1475D3BCL 모듈



FTLX1475D3BCL 광학 모듈 페처스 :

        핫 블러그 가능한 SFP+ 발자국

9.95 내지 10.5 Gb / Ｓ 비트율을 지원합니다

전력 소모 < 1W="">

RoHS-6 순응한 (무연)

일반온도범위 -5' 70' Ｃ에 대한 Ｃ

한 개의 3.3V 전원 공급기

10 킬로미터의 최대 링크 길이

비냉각 1310nm DFB레이저

전기 인터페이스 수신기를 제한하기.

이중 통신 LC 연결기

짜맞춘 디지털 진단 기능

애플리케이션

10GBASE-LR/LW 10G 이더넷

1200-sm-ll-l 10G 파이버 채널

피니사의 FTLX1475D3BCL 10Gb/s 강화한 소형 인수 끼워 넣을 수 있는 SFP+ 송수신기는 10에 사용하기 위해 설계됩니다-

단일모드 섬유 에 10 킬로미터에 달하는 기가비트 이서넷 링크. 그들은 SFF-84311, SFF-84322와 IEEE로 순응합니다

802.3ae 10GBASELR/LW3과 10G 파이버 채널 1200-SM-LL-L4 . 디지털 진단 모니터링은 2를 통해 이용 가능합니다-

SFF-84725에 명시되는 것으로서의, 와이어 직렬 접속 . FTLX1475D3BCL은 제한하는 수신기를 사용합니다. 광 전송부

로에스 지시 2011/65/EU6마다 순응합니다 . 더 details7을 위해 피니사 응용 노트 AN-2038을 보세요 .

피니사 FTLX1475D3BCL SFP+ 송수신기는 SFP MSA1에서 규정되는 것으로서 2 와이어 직렬 통신 프로토콜을 지원합니다

. 그것은 매우 가까이 똑같은 전기 규격서로, GBIC 표준에 규정된 E2 PROM과 관련됩니다. 더

표준 SFP 시리얼 id는 송수신기의 능력, 표준을 묘사하는 식별 정보에 대한 접근을 제공합니다

인터페이스와 제조와 다른 정보. 덧붙여, 피니사 SFP+ 송수신기는 강화한 디지털을 제공합니다

송수신기와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허락하는 진단 모니터링 인터페이스

온도, 레이저 바이어스 전류가 광학력을 전했고 광학력과 송수신기 공급 전압을 받았습니다. 그것 또한

특별한 운영이 매개변수화할 때 최종 사용자들을 경고하는 경보와 경고 플래그의 정교한 시스템을 규정합니다

공장 세트의 바깥에서 평균 범위가 되세요. SFP MSA는 접근하기 쉬운 E2 PROM에서 256 바이트 메모리 맵을 정의합니다

2 위에서 8비트에 있는 와이어 직렬 접속은 1010000X (A0h)를 다룹니다. 증상을 나타내는 모니터링 인터페이스가 이용하는 디지털

8비트는 1010001X (A2h)를 다루고 따라서 원래 한정된 시리얼 id 메모리 맵이 변화없이 지속됩니다. 인터페이스는 있습니다

그렇게 하도록 동일하,와 양쪽 GBIC 상술과 SFP 멀티 소스 합의로 그러므로 완전히 뒤로 적합합니다.

완전한 인터페이스는 피니사 응용 노트 AN-2030에서 묘사됩니다 : SFP를 위한 "디지털 진단 모니터링 인터페이스

광 전송부 ".
