제품 상세 정보:
|
| 형태인자: | QSFP28 | 자료 비율: | 100g |
|---|---|---|---|
| 중심 파장: | LWDM4 | 전송거리: | 30 킬로미터 |
| 온도: | 0C~+70C | OEM 또는 ODM: | 지원 |
| 중량: | 부분 당 0.06KG | 보증: | 3년 |
| 강조하다: | LWDM4 30KM 100G QSFP28 모듈 송수신기,EML APD 100g qsfp28 송수신기,QSFP28 모듈 송수신기 EML APD |
||

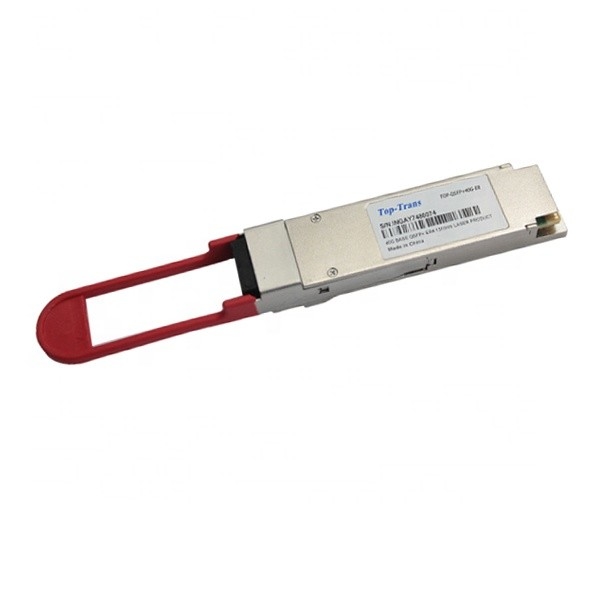

단일모드 섬유 LC에 의한 QSFP28 100G 송수신기 LWDM4 30KM EML APD
QSFP28 100G 송수신기
송수신기 모듈은 25Gb/s 전기적 데이터의 4개 채널을 받으며, 그것이 각각 전기 신호의 지터를 재형성하고 감소시키는 4- 채널 클럭과 데이터 복구 (CDR) IC에 의해 처리됩니다. 다음에, EML 레이저 구동기 집적회로는 송신기 광학 서브 어셈블리 (토사)에서 패키징되는 4개 냉각된 EML 레이저 중 하나로부터 전해지는 광 신호로 전기 신호의 4개 채널 중 각각을 변환합니다. 각각 레이저는 IEEE 802.3 양의 울음 소리 100GBASE-ER4 요구조건에 명시된 특정 파장에서 광 신호에 착수합니다. 이러한 4 차선 광 신호는 광학적으로 4-1 광학 WDM 먹스에 의해 단일 파이버로 다중송신될 것입니다. 각각 채널의 광 출력 파워는 자동 출력 제어 (APC) 회로에 의해 끊임없이 계속되어 유지됩니다. 송신기 출력은 tx_dis 하드웨어 신호와 / 또는 2번 와이어 직렬 접속에 의해 꺼질 수 있습니다.
수신기는 4개 레인 LAN WDM 광 신호를 받습니다. 광 신호는 1-4 광학 디먹스에 의해 분할되고 광 신호의 각각의 결과로 생기는 4개 채널이 광 수신용 서브 어셈블리 (로사)에 패키지되는 4개 수신기들 중 하나를 공급됩니다. 각각 수신기는 전기 신호로 광 신호를 변환합니다. 재생된 전기 신호는 레티메드와 디지터링되고 4 채널 CDR의 RX 부분에 의해 확대됩니다. 재시간설정된 4 레인 출력 전기신호는 CEI-28G-VSR 접속 요구 사항으로 순응합니다. 게다가 각각 수신된 광 신호는 DOM 부문까지 모니터링됩니다. 모니터링 값은 2번 와이어 직렬 접속을 통하여 보고됩니다. 만약 하나 이상의 수신된 광 신호가 임계 수준 보다 더 약하면, rx_los 하드웨어 알람이 일어날 것입니다.
매개 변수
| 섬유형 | 단일 모드 케이블 |
| 연결기 | LC |
| 레이저와 통신 공업회 | EML과 APD |
| 송신 전력 | -2.9 내지 4.5 데이터 베이스 관리 프로그램 |
| Rx 민감도 | -16.9 내지 4.9 데이터 베이스 관리 프로그램 |
| 소광비 | 7.0 dB |
| 소비 전력 | 4.5 Ｗ |
| 단일 전원공급장치 | 3.3 Ｖ |
제품 특징
애플리케이션
FAQ
Q1. 당신의 송수신기 모듈이 시스코로 적합합니까?
A1 : 예, 탑스타 송수신기는 시스코로 적합하여서 통조림으로 만듭니다. 펠로링으로서 적합한 모든 브랜드 탑스타의 SFP :시스코, 노어텔, 쥬니퍼, 3COM, H3C, 알카텔 루센트, 주조공장, D-링크, 극단적이, 루이지에, 넷기어, ZTE, 엔테라시스, 치스엘, 링크시스, 에릭슨, DCN, 연합하, SMC, 브로케이드, Force10, 허쉬만, 행성, 아드트란, ASNTE, 트렌드넷, BDCOM, 블레이드, BITWAY, 전화 회사, 페이스춘... 기타 등등.
Q2. 어떻게 당신의 회사가 품질 관리에 관하여 합니까?
A2 : 네트워크 장비의 다양한 다른 브랜드에 개별적으로 우리의 시험 센터에서 실험되고 또한 호환성에 대하여 시험된 모든 한 개의 옵틱.
Q3. 무역 조건이 무엇입니까?
A3 : 타임즈 지를 이끄세요 : 우리는 운반할 준비가 된 주식에 40,000 PC SFP를 보존합니다.
지불조건 : 전신환, 웨스턴 유니온, 알리페이, 페이팔, L/C (신용장)과 당신의 선택을 위한 기타.
Q4. 무엇이 광학 모듈의 온도 범위를 운영하고 있습니까?
A4 : 상업적 온도 범위(COM) : 0 내지 70' Ｃ (32 내지 158' Ｆ)
확장 온도 범위(EXT) :-5 내지 85' Ｃ (23 내지 185' Ｆ)
산업적 온도 범위(IND) : 다음-40 내지 85' Ｃ (-40 내지 185' Ｆ)
보존온도범위 :+85' Ｃ (-40 내지 185' Ｆ)에 대한 -40
우리는 당신의 요구에 따라 공급할 수 있습니다.
