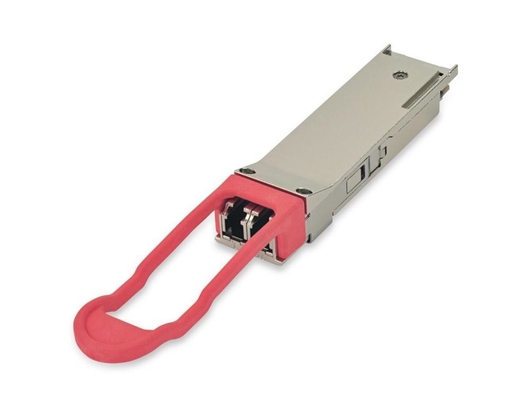

섬유 스위치를 위한 QSFP 100G 40 킬로미터 EML 레이저 APD 수신기 LWDM4 QSFP28-ER4

100G QSFP28 ER4 EML 레이저 APD 수신기 40 킬로미터 LWDM4 QSFP28-ER4 섬유 스위치

100G QSFP28 ER4

매개 변수

TOPSTAR의 TOP-QSFP28-100G-ER4 모듈은 40 킬로미터 광 통신 응용을 위해 설계되고 그것이 OTU-4를 위해 100GE 이더넷과 국제 전기통신 규격 위원회 4L1-9C1F를 위한 IEEE 802.3 양의 울음 소리에 순응합니다.

이 모듈은 2번 와이어 직렬 접속을 포함하여 4개 레인 광 송신기, 4 레인 광수신기와 모듈 관리 멘트 블록을 포함합니다.

광 신호는 산업 기준 LC 연결기를 통하여 한 개의 모드 파이버에 멀티플렉스됩니다. 회로 구성도는 형태 1에 나타납니다.

라이피모드 핀은 모듈에서 프크크에 끌어 올려질 것입니다. 핀은 높을 때 모듈을 저전력 모드에 넣는데 사용된 하드웨어 제어입니다. 출력 초과, power_set과 high_power_class_enable 소프트웨어 제어 비트 (연설 A0h, 바이트 93 비트 0,1,2)의 라이피모드 핀과 콤비나 tion을 이용하여.

모듈프스들은 호스트 보드에 vcc_host에 끌어 올려지고 모듈에 기초가 됩니다. 현대적 프스들은 삽입하고 명백하게 되지 않은 높은 것이 모듈이 육체적으로 있을 때 호스트 커넥터를 비우세요 때 최저 선언입니다.

제품 특징

• QSFP28 표준으로 순응합니다 :
• SFF-8665개정 1.9, SFF-8636개정 2.6
• 100G 4WDM-40 MSA 기술 명세서 목사 1.0으로 순응합니다
• IEEE 802.3bm으로 순응한 고속도 입출력 전기 인터페이스 (CAUI-4)
• 한 개의 3.3V 공급 전압
• 최대 전력 소모 4.5W
• 0-70 오크 케이스 조작 온도
• LAN WDM EML 레이저와 APD 수신기
• 두 부분으로 된 LC 연결기와 QSFP28 MSA 패키지
• 디지털 진단 모니터링과의 2번 와이어 직렬 접속
• EU 지시와 콤프리 2011/65/EU (순응한 로에스)
• 등급 1 레이저

애플리케이션

• 100GBASE-ER4 100G 이더넷
• OTN OTU4 4L1-9C1F
• 텔레콤 네트워킹
• 데이타 센터 내부연락
• 기업 네트워킹

FAQ

Q1. 당신의 송수신기 모듈이 시스코로 적합합니까?

A1 : 예, 탑스타 송수신기는 시스코로 적합하여서 통조림으로 만듭니다. 펠로링으로서 적합한 모든 브랜드 탑스타의 SFP :시스코, 노어텔, 쥬니퍼, 3COM, H3C, 알카텔 루센트, 주조공장, D-링크, 극단적이, 루이지에, 넷기어, ZTE, 엔테라시스, 치스엘, 링크시스, 에릭슨, DCN, 연합하, SMC, 브로케이드, Force10, 허쉬만, 행성, 아드트란, ASNTE, 트렌드넷, BDCOM, 블레이드, BITWAY, 전화 회사, 페이스춘... 기타 등등.

Q2. 어떻게 당신의 회사가 품질 관리에 관하여 합니까?

A2 : 네트워크 장비의 다양한 다른 브랜드에 개별적으로 우리의 시험 센터에서 실험되고 또한 호환성에 대하여 시험된 모든 한 개의 옵틱.

Q3. 무역 조건이 무엇입니까?

A3 : 타임즈 지를 이끄세요 : 우리는 운반할 준비가 된 주식에 40,000 PC SFP를 보존합니다.

지불조건 : 전신환, 웨스턴 유니온, 알리페이, 페이팔, L/C (신용장)과 당신의 선택을 위한 기타.

Q4. 무엇이 광학 모듈의 온도 범위를 운영하고 있습니까?

A4 : 상업적 온도 범위(COM) : 0 내지 70' Ｃ (32 내지 158' Ｆ)

확장 온도 범위(EXT) :-5 내지 85' Ｃ (23 내지 185' Ｆ)

산업적 온도 범위(IND) : 다음-40 내지 85' Ｃ (-40 내지 185' Ｆ)

보존온도범위 :+85' Ｃ (-40 내지 185' Ｆ)에 대한 -40

우리는 당신의 요구에 따라 공급할 수 있습니다.
