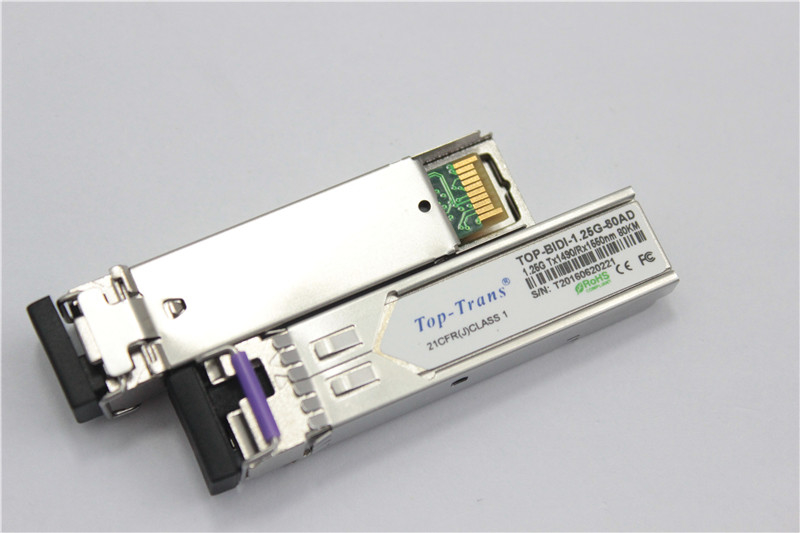

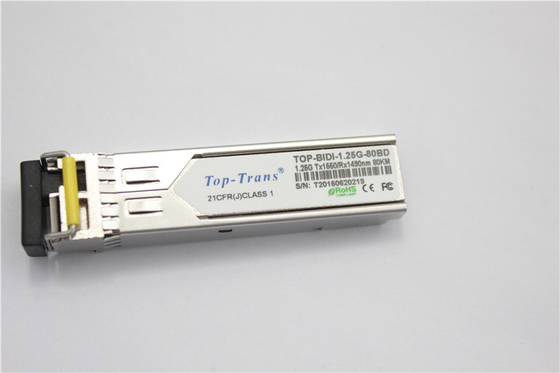

탑트렌스 BIDI 1.25G-80AD/BD SFP 광 전송부 80KM 로에스



BIDI 1.25G-80AD/BD 광 전송부 80KM 장거리 섬유 모듈





광학 모듈 80Km 페처스 :





●Up to1.25Gb/s 데이터 링크



●DFB 레이저 송신기



●PIN 광검파기



80KMon9/125μmSMF에 대한 ●Up



●Hot-pluggable SFP 발자국



●BIDILC/UPC 타입 끼워 넣을 수 있는 광 인터페이스



●Low 전력 소모



더 낮은 EMI에 대해, ●Metal 구내



●RoHS 순응한고 무연



●Single+3.3V 전원 공급기



●Support 디지털 진단 모니터링 인터페이스



●Compliant withSFF-8472



●Case 작동 온도 상용 :+70' Ｃ에 대한 0' Ｃ



다음을 제공합니다-10' Cto +80' Ｃ



인더스트리얼 :-40' Cto+85' Ｃ



애플리케이션



●Switch가 인터페이스를 바꿉니다



●Fast 이더넷



●Switched 후면 애플리케이션



●Router/Server는 조화시킵니다



●Other 광링크



표준



순응한 ● SFP+MSA



순응한 ● SFF-8472reversion9.5



순응한 ● IEEE802.3-2005



순응한 ● 텔코디아 GR-468-CORE













섬유형	SMF
온도	1310/1550nm
전원 공급기	3.3V
거리	80Km
형태인자	SFP
사고 방식	1310/1550 nm
증명서	ROHS
흡광 비율	9dB







디지털 진단 기능



SFP 1.25G 80KM 1310&1550 송수신기는 SFPMSA에서 규정되는 것으로서 2 와이어 직렬 통신 프로토콜을 지원합니다. 그것은 있습니다



매우 가까이 똑같은 전기 규격서로, GBIC 표준에 규정된 E2PROM과 관련됩니다.



표준 SFP 시리얼 id는 송수신기의 능력, 표준을 묘사하는 식별 정보에 대한 접근을 제공합니다



인터페이스와 제조와 다른 정보.



덧붙여, SFP 1.25G 80KM 1310&1550 송수신기는 유일한 강화한 디지털 진단 모니터링 인터페이스를 제공합니다,



그것이 전해지는 송수신기 온도, 레이저 바이어스 전류와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허용합니다



광학력, 수신 광세기와 송수신기 공급 전압. 그것은 또한 경보의 정교한 시스템을 규정합니다고



특별한 운용 변수가 공장 세트 평균 범위의 밖에 있을 때 최종 사용자들을 경고하는 기를 경고하기.



SFPMSA는 8비트에 2번 와이어 직렬 접속 위에서 접근하기 쉬운 E2PROM에서 256 바이트 메모리 맵을 정의합니다



address1010000X(A0h).디지털 진단 모니터링 인터페이스는 8비트의 활용을 1010001X(A2h), 그렇게 더를 다루게 합니다



원래 한정된 시리얼 id 메모리 맵은 변화없이 지속됩니다. 인터페이스는 그렇게 하도록 동일하고, 그러므로 완전히 뒤처집니다



둘다 GBIC 상술과 SFP 멀티 소스 합의로 적합합니다.



작동과 진단 정보는 모니터링되고 디지털 진단 송수신기 제어기(DDTC)에 의해 보고됩니다



2번 와이어 직렬 접속을 통한 접근된 송수신기 안에서. 직렬 프로토콜이 활성화되고, 연속물일 때



클럭 신호 (SCL,ModDef1)는 호스트에 의해 발생됩니다. 상승부는 그것들 안으로 SFP 송수신기로의 자료를 시간을 잽니다



쓰기 보호되지 않은 E2PROM에서 부분. 하강부는 SFP 송수신기로부터의 자료를 시간을 잽니다 .일련인 것



자료 신호(SDA,ModDef2)는 시리얼 데이터 전송을 위해 양방향입니다. 호스트는 더를 표시하기 위해 SCL과 관련하여 SDA를 사용합니다



시작과 직렬 프로토콜 활성화 끝. 메모리는 다루어질 수 있는 조직화된 asaseriesof8-비트 데이터 워드입니다



개별적으로 또는 연속적으로.



TOP-BIDI-1.25G-80AD/BD를 위한 디지털 진단은 내부로 채무 불이행에 의해 눈금 보정됩니다.
