제품 상세 정보:
|
| 파이버 채널 포트: | 16 QSFP 공항 (64 전체 포트) ; E_Ports, F_Ports, M_Ports, EX_Ports, 및 FL_Ports | 공인된 최대: | 6,000 활성 노드 ; 56개 스위치, 문직천 OS® 구성에서 19번 도약 ; 31개 스위치, 더 큰 필요에 따라 증명된 구성 |
|---|---|---|---|
| 확장성: | 최대인 239개 스위치와 가득 찬 직물 구조 | 중량: | 3.56 킬로그램 |
| 온도: | 40' Ｃ에 대한 0' Ｃ (104' Ｆ에 대한 32' Ｆ) | 데이터 통신량 유형: | 유니캐스트를 지원하는 패브릭 스위치 |
| 최대 프레임 크기: | 2,112 바이트 페이로드 | 프레임 버퍼: | 다이나믹하게 할당되는 64 포트 블레이드 당 8,192 |
| 강조하다: | DCX 8510 파이버 채널 블레이드,64x 공항 16g 브로케이드 드스 8510,64x 공항 16g 브로케이드 FC16-64 |
||

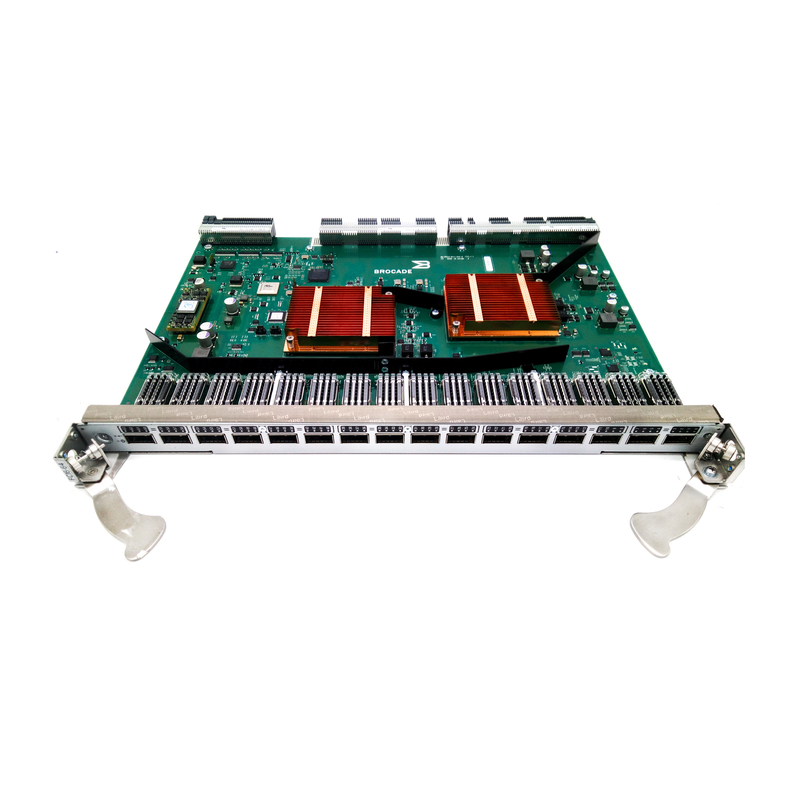

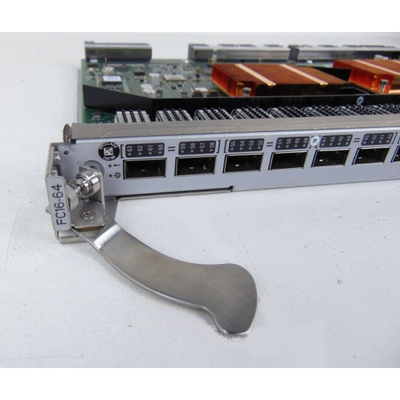

브로케이드 FC16-64 DCX 8510 64x 공항 16g 고밀도 파이버 채널 블레이드
FC16-64 파이버 채널 블레이드 팽창 모듈
제품 설명 :
브로케이드 FC16-64는 각각 물리적 포트 인터페이스가 14.025가지 그비피스 파이버 채널 상술에 따른 4×16 그비피스 파이버 채널 포트로서 논리적으로 구성된 채로 16 QSFP 공항을 가지고 있고, 파이버 채널 specifications-8.5 그비피스와 4.25 그비피스의 2 이전 세대 동안 역 호환성 지원을 유지합니다. 연결성을 위해 고밀도와 저전력 큐스프프스를 사용함으로써, 브로케이드 FC16-64 포트 블레이드는 가능하게 합니다
물리적 포트의 합병과 케이블의 75 퍼센트 감소, 그것이 케이블 관리를 단순화하고, 더 큰 비즈니스 민첩성을 위한 확장성을 완화시킵니다.
| 주요 특징 | 시스템 아키텍처 |
|
매체 유형
|
핫 블러그 가능한 QSFP 연결기를 두드러진 무늬로 장식하세요 ; 4×16 그비피스 SWL, MPO 1×12 리본 케이블 커넥터 (66 Ｍ OM3, 100 Ｍ OM4 ; 브로케이드 FC16-64 큐스프프스는 단지 4/8/16 그비피스 [전혀 2 그비피스 또는 10 그비피스])를 지원하지 않습니다 |
|
스위치 잠재
|
지역적으로 교환 포트 잠재는 700 나노 초입니다 ; 날개 사이 잠재는 2.1 usec입니다 ; 암호화 / 압축은 이음매마다 5.5 usec입니다 ; 전방 오류 수정 (FEC)는 (디폴트로 허용된) e_port 사이에 400 나노 초를 추가합니다
|
|
파이버 채널 집합 대역폭 |
512 그비피스 (자료 비율)
|
| 최대 전력 | 완전히 소비를 16 표준 SWL QSFP 134 와트 최대 전력을 차지할 때 118 와트 |
| 진동 | 작동하는 것 : 0.5 Ｇ 싸인, 0.4 그엠에스는 산개합니다, 500 Hz 무수술성에 대한 5 : 2.0 Ｇ 싸인, 1.1 그엠에스는 산개합니다, 500 Hz에 대한 5 |
|
지원받는 관리 프로그램 |
HTTP, SNMP v1/v3 (FE 유리 구슬, FC 매니지먼트 유리 구슬), SSH ; 감사, 시스템 로그 ; 진보적 웹 도구, 브로케이드 네트워크 어드바이저 SAN 기업 또는 브로케이드 네트워크 어드바이저 SAN 전문적 플러스를 두드러진 무늬로 장식하세요 ; 명령어 라인 인터페이스 (CLI) ; 순응한 SMI-S ; 관리 도메인 ; 부가적 역량을 위한 재판 라이센스
|
| 보안 | 이슬스 위의 AES-GCM-256 암호화 ; 스위치와 단말 장치), FCAP 스위치 인증 ( 사이에 DH-CHAP ; L2-순응하는 FIPS 140-2, HTTPS, IP보호 통신규약, 아이피 필터링 기능, 아이피 브이식스와 LDAP, OpenLDAP, 포트 바인딩, 반지름, 사용자 정의 역할에 기초한 접속 제어 (RBAC), 안전한 사본 (SCP), 안전한 RPC, SFTP, SSH v2, SSL, 스위치 바인딩, TACACS+, 신뢰받는 스위치 |
|
진단
|
짜맞춘 플로 발생기, 클리어링크 케이블 진단 (전기적 / 광학 되돌림을 위한 어떤 지원), 거리 링크 traffic/latency/ ; 환경 감시를 포함하여, 포스트와 내장된 온라인 / 오프라인 진단, 프크핑과 패스인포 (FC 트래이스라우트), 플로우 미러링, 프레임 시청자, 비파괴적 데몬 재가동, 포트 미러링, 광학 건강 상태 모니터링, 파워 감시 (유일한 16 그비피스 블레이드), 라스트라스 벌목,와 회전하는 재부팅 탐지 (RRD)
|
가장 낮은 소비 전력
브로케이드 4×16 그비피스 SWL 섬유 채널컴플라트 QSFP 광 전송부는 긴급 교환하고, 저전압 (3.3 V), QSFP MSA 기계적인 상술 (SFF-8436)에 따른 디지털 진단상의 유능한 광 전송부입니다.QSFP 광 전송부는 네 표준 스프프스 (4 Ｗ 대 1.4 Ｗ), 어떠한 파이버 채널 스위칭 블레이드의 가장 낮은 전력 도출 보다 소비를 브로케이드 FC16-64에게 최신 기술 고밀도와 285 퍼센트 더 적은 전원을 제공합니다. 실제로, 완전히 여덟 브로케이드 FC16-64 포트 블레이드를 차지한 브로케이드 DCX 8510은 또한 가장 높은 포트 밀도를 제공할 뿐만 아니라, 단지 1,902 와트 (그비피스와 0.19)를 끌어냅니다. 가까이 경쟁 상품은 그렇게 하기 위해 40 퍼센트 더 많은 에너지의 이상을 요구합니다
25 퍼센트 더 적은 항구를 강화하세요. 에너지 효율적 큐스프프스를 이용하여, 브로케이드는 소비를 정보 기술 기구가 전체 전력을 줄이는 동안 새로운 수준의 인프라 통합을 달성할 수 있게 했습니다.
