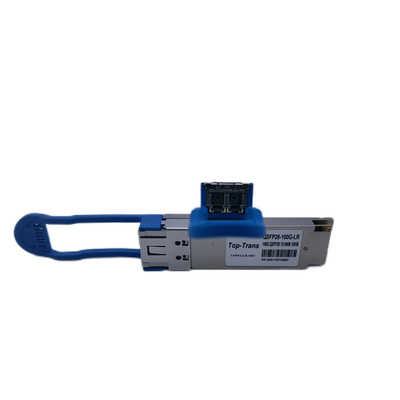

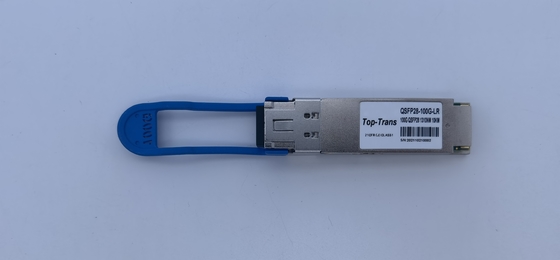

수염 QSFP-100G-dr QSFP28 100G PAM4 한 개의 람다 광학 500M SMF LC 이중 통신

지난 20년 동안, 데이타 센터의 크기는 5K 서버의 영역내 데이타 센터에서 100K+ 서버의 구름 무리까지 성장했습니다. 네트워크 가상화를 통하여, 더 많은 기업은 구름 네이티브 애플리케이션을 더 좋은 시스템 확장성, 더 적은 비용 투자와 더 단순한 유지를 위한 구름 무리의 서버에 둘 수 있습니다. 컴퓨팅 & 저장 효율을 최적화하기 위해, 클라우드 네이티브 애플리케이션은 다수 마이크로서비스 안으로 프로그램을 디스아그그레그레이트와 마이크로서비스를 데이타 센터에서 다른 용기에 분배할 것입니다. 분산 서비스는 컨테이너 사이에 더 많은 데이타 움직임에 대한 필요한 것을 수행하고, 폭발적 동서 교통을 발생시킵니다. 촉진되기 위해 3개 층들이 스파인-리프 네트워크 안으로 네트워킹합니다 그리고 25G/100G 안으로 대역폭을 10G에서 안출하세요 네트워크가 단순화하는 구름량 분포, 데이타 센터는 코너에 400GBASE를 편평하게 합니다.

차세대 400GBASE 네트워크는 강건한 네트워크 요구 사항을 충족시킵니다

• 빅데이터 분석과 인공 지능 기계 학습

• 고성능과 더 많은 입출력 CPU/GPUs의 멀티-플랫폼 서버



• 드포스와 고밀도 HPC를 위한 현명한 NIC에 의한 망 가속



• 나프메 스토리지 매체를 기반으로 하는 최근 새로운 저장 네트워크 구조



• 비판력 소비와 단순화된 구조



100GBASE에서 400GBASE로 이주하기 위해, 차세대 데이타 센터는 넓게 ToR/Leaf 내부연락을 위해 QSFP28 100G PAM4 한 개이 람다 광학을 사용할 것입니다. LR4 광학인 유산 QSFP28 100G CWDM4와 비교하여, 더 이상이 필요로 하는 QSFP28 100G PAM4 한 개이 람다 광학은 100G 광학 경로 안으로 / 역다중화기 4 * 25G 비제로 복귀 파도를 먹싱하고, QSFP28 100G 광학의 구조설계를 단순화하고 비싼 비용 광학 구성 요소를 줄입니다. QSFP28 100G 단일 람다 광학은 유산 4 * 25G 비제로 복귀 전기의 신호를 사용하지만, 4 * 25G 비제로 복귀를 광학적인 PAM4가 신호를 보내고, 쉽게 있을 수 있는 1 * 100G로 변환시키기 위한 DSP 칩이 힘든 파장 제어 없이 한 개의 람다파에 결합한다고 덧붙입니다.

QSFP28 100G PAM4 광학은 탈출 솔루션을 통해 1310nm의 1파장을 사용하고, 400GBASE 네 대비 1310nm 채널 광학과 공동 운용을 가능하게 합니다.

수염 적합한 QSFP28 100G DR1 송수신기는 어떠한 수염 100G QSFP 공항에도 플러그가 연결될 수 있습니다. 전기적 연결자 인터페이스는 4 * 25G 비제로 복귀, 모든 현존하는 유산 QSFP28 100G 모듈로서의 똑같은 것 입니다. 그러나, 전혀 한 섬유로의 먹스 / 역다중화기 4 * 25G 비제로 복귀 광 신호인 100G CWDM4와 같이, QSFP28 100G DR1 송수신기는 전송을 위해 단파장 레이저 (또는 람다) 안으로 4 * 25G 비제로 복귀 전기 신호를 1 * 100G PAM4 광 신호와 커플로 변환시키기 위해 기어박스 칩을 사용하지 않습니다. 다른 광변조 때문에, QSFP28 100G DR1 모듈은 유산 100G CWDM4 가벼운 모듈과 상호작용하지 않을 것입니다.

탑-트랜스 QSFP28 100G PAM4 DR1 광섬유는 1310nm 중심 파장에 50GBaud의 한 개의 람다 신호를 사용하고, G.652 단일모드 섬유를 통해 최고 500m까지 링크 길이를 지원합니다. 탑-트랜스 QSFP28 100G PAM4 DR1 광학은 PAM4 광변조와 FEC을 사용하고, MSA QSFP28 100GBASE DR로 완전히 순응합니다.

키특성

• 순응한 QSFP28 MSA

• 53.125Gbps 보드 비율을 지원하세요

• 100G 람다 100GBASE-DR



• FEC과 단일모드 섬유 (SMF) 위의 최고 500m까지 전송

• 운용 케이스 온도 : 0 - 70 Ｃ

• 1x100G PAM4 레이저에 대한 PAM4 변조, 4x25G PAM4 전기 신호

• 한 개의 +3.3V 전원 공급기, 최대 전력 소모 4.5W

• 운용 케이스 온도 : 0~70C

• 순응한 로에스

• MTP / MPO 브레이크아웃 케이블을 통해 400GBASE-DR4 PAM4 광학과 서로 연결하세요

애플리케이션

• 100GBASE-DR 이더넷

• 400GBASE-DR4 내지 4 대비 100GBASE DR



호환성 있는 플랫폼

수염 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

매개 변수

FAQ

• 우리는 4x100G에게 400G 당신이 제공할 수 있는 것 쪼개진 공항을 필요로 합니까?

400G 내지 4 * 100G를 위해, 우리는 DR-500M, FR-2KM을 위해 탈출 섬유 링크 길이를 제공합니다

4 * QSFP28-100G-DR1과 QSFPDD-400G-DR4

4 * QSFP28-100G-FR1과 QSFPDD-400G-FR4

2 핵심 LC 이중 통신 브레이크아웃 케이블 중 4에 대한 8 핵심 MTP / MPO를 통해

• 나는 델 Z9000-ON에서 당신의 QSFP28 모듈을 사용할 수 있습니까



예, 우리는 델 호환성을 제공하고 완전히 Z9000-ON 기타 등등 플랫폼인 델 S6000-ON과 상호작용할 수 있습니다

• 당신의 광학은 가벼운 QSFP28 CWDM4로 인테로페르 수 있습니까?

아니오, 가벼운 CWDM4가 4 * 25G 비제로 복귀를 사용하지만, 그러나 이 DR1이 1 * 100G PAM4를 사용할 때, 그들의 광변조는 다릅니다

• 내가 당신의 광섬유가 우리의 화이버 링크로 사티파이리링 알고 발생하면 어떨까 결정적인 신호 손실?

우리의 광학은 에러 검출기와 아이 다이어그램에 의해 매개 변수와 작업 검사에 대한 엄격한 QC 통제를 통하여 신선한 새로운 구성요소를 사용하여 생산됩니다. 자격 비율은 99.9% 넘게 입니다

바로 만약 어떠한 품질 결함도 보증 이내에 발생하면, 우리가 교환 / 수리 서비스를 배열할 것입니다
