시스코 QSFP-40 QSFP28 광 전송부 10-3317-01 40GBASE와 100G SR 비디

시스코 QSFP-40/100-SRBD 10-3317-01 40GBASE와 100G QSFP28 SR-비디 송수신기

시스코 QSFP-40/100-SRBD 송수신기의 개관

데이타 센터 트래픽은 계속 성장하고 서버 사이에 서버 활동의 증가와 가상화된 서버 위의 응용 비중과 저-대기 시간 동서쪽 연결에 대한 수요에 의해 가동됩니다. 때 양방향인 인기있는 QSFP+ 40Gb (BiDi) 송수신기가 공개되었습니다, 그것이 섬유 케이블 기반 구조를 대체할 필요 없이 처음으로 데이타 센터 운영자들이 10Gb에서 40Gb를 업그레이드할 수 있게 했습니다. 양쪽 40Gb와 100Gb 작동 모드를 가지고 있는 차세대 이중 전송율 비디는 똑같은 혜택과 많제공합니다.

각각 OM3과 OM4 멀티 모드 파이버 위에서 100m과 150m의 그것의 한계와 일치하면서, 시스코 QSFP 40/100 Gb 이중 전송율 비디 송수신기는 40Gb 비디로 작용할 수 있습니다. 100Gb 방식으로, 이중 전송율 비디는 각각 OM3과 OM4에 한계는 70m과 100m입니다. 양쪽 방식으로, 비디 한계는 그것의 SR4 상대와 일치합니다.

이러한 2 작동모드와 단일 송수신기로서, 시스코 이중 전송율 비디는 재-이용에 데이타 센터 운영자들을 가능하게 합니다 10 Gb부터 또한 40 Gb 또는 100 Gb 이더넷 연결성까지 이동 또는 40Gb부터 100Gb까지 이동을 위한 그들의 현존하는 이중 통신 LC-커넥터연결된 MMF 시설.

시스코 QSFP28 100G 광 전송부를 위한 매개 변수 :

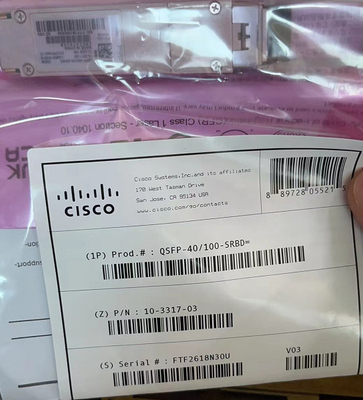

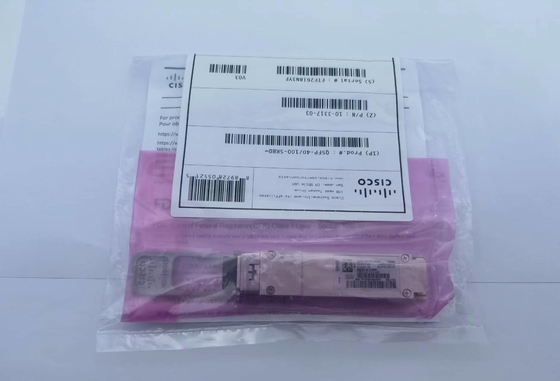

시스코 QSFP28 100G와 40G QSFP-40/100-SRBD 송수신기를 위한 사진

시스코 QSFP28 100G 광학 모듈의 특징과 혜택

● 40Gb와 100Gb 이중 전송율 역량
40Gb QSFP+ 비디와의 ● 역 호환성
● QSFP28은 요인을 형성합니다
●는 10Gb SR와 40Gb 비디와 마찬가지인, 두 부분으로 된 LC-커넥터연결된 MMF 광섬유 인프라에 걸쳐 작동합니다
● 탑승하는 순방향 오류 정정법
● PAM4 광변조
● 양방향인 광학 기술
●는 10Gb SR 또는 40Gb 비디로부터 100Gb에 대한 점진적 업그레이드를 가능하게 합니다

시스코의 40Gb 비디 기술로 뒤로 적합합니다
오직 시스코만을 QSFP28 폼 팩터로 본래 40Gb 비디 송수신기와의 역 호환성을 제공합니다.

850nm과 910nm과 수동적 파장 분할 다중화 방식의 공칭 파장을 사용하여, 본래 40Gb 비디, 이중 전송율 40/100 Gb 비디가 양쪽 섬유에 양방향으로 송신한 것처럼 (WDM) 각각 마지막에 있는 필터는 Tx와 Rx 채널을 분리합니다. 40Gb 방식으로, 그것은 40Gb의 전체 집합 대역폭을 위해, 개개 섬유 위의 앤드리시스 20Gb 비제로 복귀 채널을 전합니다.

100Gb 방식으로, 그것은 100Gb의 전체 집합 대역폭을 위한, 50Gb PAM4 채널을 운영합니다. PAM4 기술은 25Gbaud 비율로 신호화로 50Gb 자료 비율을 가능하게 합니다. 그 40/100G 비디는 QSFP28 폼 팩터에 본래인, 4x25G 형식에서 광 도메인에 2x50Gb 형식까지 신호를 번역하기 위해 기어박스를 포함합니다. 그것은 비트 에러율을 내리기 위해 또한 탑승하는 순방향 오류 정정법 (FEC)를 사용합니다. 이것은 현 세대 송신기와 리시러테크놀로지를 사용하는 것을 가능하게 합니다.

이중 전송율 40/100 Gb 비디는 현재 그들의 데이터 센터 구조에서 또한 10Gb 또는 40Gb 링크를 운영하고 있는 시스코 고객들에게 다수 이동 옵션을 제공합니다. 동시에 네트워크 장비 한쪽 끝을 업그레이드함으로써, 운영들은 일정과 예산의 유연성을 발휘할 수 있습니다.
