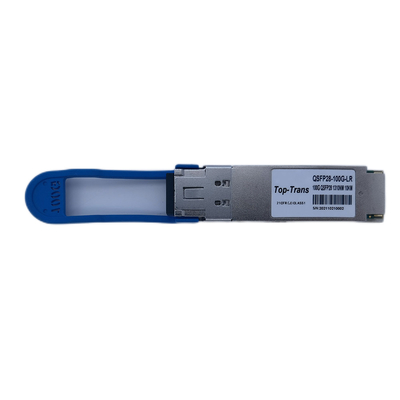

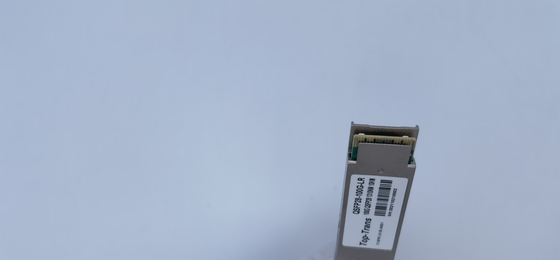

수염 QSFP28 100G PAM4 한 개의 람다 광학 10KM SMF LC 두 부분으로 된 QSFP-100G-LR1

100G 한 개의 람다는 MSA 그룹의 QSFP28 100G 광학을 위해 개발된 신기술이고 현존하는 100G SR4, LR4, CWDM4와 PSM4를 사용하여 운영들을 위한 높은 비용 작동을 줄이기를 계획했습니다. 100G 한 개의 람다는 기어박스 DSP 칩으로 1*100G PAM4 한 개이 람다 레이저 안으로 4*25G 비제로 복귀 전기의 신호를 연결하기 위해 PAM4 광변조를 사용합니다. 한 개의 람다 PAM4 변조는 매우 먹스 / 역다중화기의 복잡성을 단순화하고 4개 25G 신호를 100G 링크로 통합시키고, 비싼 광학 구성 요소를 줄였습니다.

100G 람다 광학은 1310nm의 단파장을 사용하고 PAM4 50GBaud 변조가 그렇게 똑같은 QSFP-DD 400G 광학과 양립성을 가능하게 합니다. 예를 들어, QSFP-DD PLR4 광학은 1310NM 100G PAM4 50GBaud 광 신호의 4개의 병렬 링크를 사용하고, 브레이크아웃 케이블로 4 100G LR 한 개이 람다 QSFP28 100G 광학에 연결할 수 있고 100G에서 400G로 원활한 이전을 제공합니다.

수염 적합한 QSFP28 100G LR1 송수신기는 어떠한 수염 100G QSFP 공항에도 플러그가 연결될 수 있습니다. 전기적 연결자 인터페이스는 4 * 25G 비제로 복귀, 모든 현존하는 유산 QSFP28 100G 모듈로서의 똑같은 것 입니다. 그러나, 전혀 한 섬유로의 100G LR4 먹스 / 역다중화기 4 * 25G 비제로 복귀 광 신호와 같이, QSFP28 100G LR1 송수신기는 전송을 위해 단파장 레이저 (또는 람다) 안으로 4 * 25G 비제로 복귀 전기 신호를 1 * 100G PAM4 광 신호와 커플들로 변환시키기 위해 기어박스 칩을 사용하지 않습니다. 다른 광변조 때문에, QSFP28 100G LR1 모듈은 유산 100G LR4 모듈과 상호작용하지 않을 것입니다.

탑-트랜스 QSFP28 100G PAM4 LR1 광섬유는 1310nm 중심 파장에 50GBaud의 한 개의 람다 신호를 사용하고, G.652 단일모드 섬유를 통해 최고 10까지 킬로미터의 링크 길이를 지원합니다. 탑-트랜스 QSFP28 100G PAM4 LR1 광학은 PAM4 광변조와 FEC을 사용하고, MSA QSFP28 100GBASE LR 한 개이 람다로 완전히 순응합니다. QSFP28 100G PAM4 LR1 광섬유는 10 킬로미터 이내에 가까운 인프라를 상호 연결시키기 위해 화이버 링크를 연장되고 공동을 만들기 위한 척추 또는 캠퍼스 & 데이터 센터 네트워크를 위한 척추 / 척추 또는 DCI 등의 내부연락에 이상적일 수 있습니다.

QSFP28의 키특성

• 순응한 QSFP28 MSA

• 53.125Gbps 보드 비율을 지원하세요

• 100G 람다 100GBASE-lr



• FEC과 단일모드 섬유 (SMF) 위의 최고 10까지 킬로미터 전송

• 운용 케이스 온도 : 0 - 70 Ｃ

• 1x100G PAM4 레이저에 대한 PAM4 변조, 4x25G PAM4 전기 신호

• 한 개의 +3.3V 전원 공급기, 최대 전력 소모 4.5W

• 운용 케이스 온도 : 0~70C

• 순응한 로에스

• MTP / MPO 브레이크아웃 케이블을 통해 400GBASE-PLR4 PAM4 광학과 서로 연결하세요

QSFP28의 애플리케이션

• 100GBASE-LR 이더넷

• 400GBASE-PLR4 내지 4 대비 100GBASE LR



호환성 있는 플랫폼 OF QSFP28

수염 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

QSFP28의 매개 변수

QSFP28의 FAQ

• 우리는 4x100G에게 400G 당신이 제공할 수 있는 것 쪼개진 공항을 필요로 합니까?

400G 내지 4 * 100G를 위해, 우리는 DR-500M, FR-2KM, LR-10KM을 위해 탈출 섬유 링크 길이를 제공합니다

4 * QSFP28-100G-LR1과 QSFPDD-400G-PLR4

4 * QSFP28-100G-FR1과 QSFPDD-400G-FR4

4 * QSFP28-100G-DR1과 QSFPDD-400-DR4

2 핵심 LC 이중 통신 브레이크아웃 케이블 중 4에 대한 8 핵심 MTP / MPO를 통해

• 나는 화웨이 CE16800 스위치에서 당신의 QSFP28 모듈을 사용할 수 있습니까?



예, 화웨이 호환성은 우리의 지난 고객들의 최고 인기있는 수요입니다.
우리의 광학은 화웨이 클라우드 기관 스위치에 대한 작업을 보증할 것입니다.

• 당신의 광학은 QSFP28 LR4로 인테로페르 수 있습니까?

아니오, LR4가 4 * 25G 비제로 복귀를 사용하지만 이 LR1이 1 * 100G PAM4를 사용할 때, 그들의 광변조는 다릅니다

• 내가 당신의 광섬유가 우리의 화이버 링크로 사티파이리링 알고 발생하면 어떨까 결정적인 신호 손실?

우리의 광학은 에러 검출기와 아이 다이어그램에, 매개 변수와 작업 검사에 대한 엄격한 QC 통제를 통하여 신선한 새로운 구성요소를 사용하여 생산됩니다. 자격 비율은 99.9% 넘게 입니다

바로 만약 어떠한 품질 결함도 보증 이내에 발생하면, 우리가 교환 / 수리 서비스를 배열할 것입니다
