제품 상세 정보:
|
| 중심 파장: | 850 nm | 온도: | 0' C~+70' Ｃ |
|---|---|---|---|
| 중량: | 0.05KG/PCS | 성능: | 2, 4, 및 8 그비트 / 초 포트 속도의 자동 감지 |
| 케이블 유형: | MMF | 케이블 거리: | 150m |
| 연결기: | 산업표준 LC 이중 통신 | 순응합니다: | ROHS |
| 강조하다: | 멀티 모드 광섬유 채널 송수신기,SFP+ 광섬유 채널 송수신기,브로케이드 광섬유 채널 SFP |
||
Brocade 57-0000088-01 SFP+ 광 모듈 16G 다중 모드 파이버 채널 송수신기
브로케이드57-0000088-0116Gb/s SWL FC SFP+ 트랜시버명세서
Brocade 16Gbit/sec SWL SFP는 최대 8.5Gbit/sec의 신호 속도로 다중 모드 광섬유를 통해 고속 직렬 링크를 지원하는 핫스왑 가능한 저전압(3.3V) 디지털 진단 광 트랜시버입니다.LC 듀플렉스 트랜시버에 대한 SFP+ 기계적(SFF-8432), 광학 및 전기적 사양(FC-PI-4)을 준수합니다.
Brocade 16Gbit/sec SWL 광 트랜시버는 8.5/4.25/2.125Gbit/sec 파이버 채널 사양을 준수하는 다중 등급 850nm SFP입니다.
제품브로케이드57-0000088-0116Gb/s하이라이트는 다음과 같습니다.
• 850nm 다중 모드 VCSEL 송신기
• 8.5/4.25/2.125Gbit/초 작동을 위한 FC-PI-4 준수
• SFF-8472 "광 트랜시버용 진단 모니터링 인터페이스"에 따른 진단 기능,
다음에 대한 실시간 모니터링 제공:
– 전송된 광출력
– 수신 광 전력
– 레이저 바이어스 전류
- 온도
- 전원 전압
• 산업 표준 LC 듀플렉스 커넥터
• 8.5Gbit/초 OM3 파이버에서 150m 링크 길이
• IEC 60825-1 클래스 1/CDRH 클래스 1 레이저, 시력 보호
• RoHS(Restriction on Hazardous Substances) 지침 준수
16에 대한 매개변수Gb/s SWL FC SFP+ 트랜시버 모듈:
| 성능 | 파이버 채널: 2.125, 4.250 및 8.5Gbit/초 회선 속도, 전이중;2, 4 및 8Gbit/s 포트 속도의 자동 감지 |
| 미디어 |
핫 플러그 가능, 산업 표준 SFP+(Small Form-Factor Pluggable), LC 커넥터;단파장(SWL) |
| 작동 매개변수 |
전송(Tx): 파장: 840~860nm 스펙트럼 폭: 0.65nm 평균 전력: -8dBm RIN: 최대 -128dB/Hz 광학 반사 손실: -12dB 최소 OMA: 302μW, -5.2dBm
수신(수신): 파장: 770~860nm 평균 전력: 0dBm 광학 반사 손실: -12dB 비응력 감도: 76μW, -11.2dBm SRS OMA: 148μW, -8.3dBm 최대 3dB 컷오프: 12GHz |
| 작동 거리 |
OM1 62.5μm(200-500MHz*km) 거리 손실 2Gbit/초 파이버 채널 0.5 ~ 150m 2.10dB 4Gbit/초 파이버 채널 0.5 ~ 70m 1.78dB 8Gbit/초 파이버 채널 0.5 ~ 21m 1.58dB
OM2 50μm(500MHz*km) 거리 손실 2Gbit/초 파이버 채널 0.5 ~ 300m 2.62dB 4Gbit/초 파이버 채널 0.5 ~ 150m 2.06dB 8Gbit/초 파이버 채널 0.5 ~ 50m 1.68dB
OM3 50μm(1500MHz*km) 거리 손실 2Gbit/초 파이버 채널 0.5 ~ 500m 3.31dB 4Gbit/초 파이버 채널 0.5 ~ 380m 2.88dB 8Gbit/초 파이버 채널 0.5 ~ 150m 2.04dB |
| 크기 |
너비: 14.00mm(0.55인치) 높이: 12.40mm(0.49인치) 깊이: 57.50mm(2.26인치) |
| 보관 온도 | -40°C ~ 85°C(-40°F ~ 185°F) |
| 전력 소모 | 0.8W |

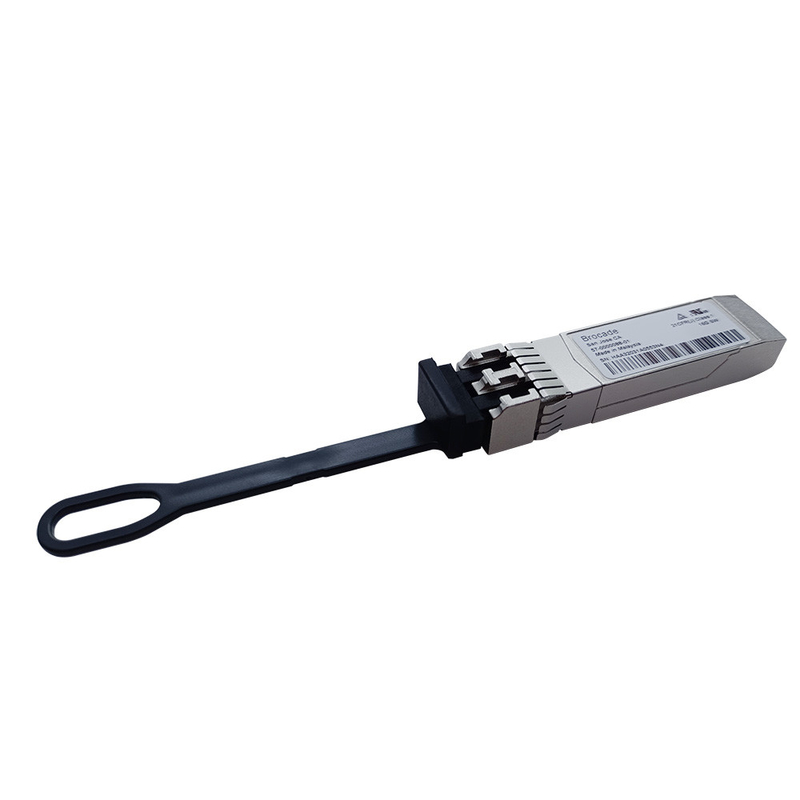

Brocade 16Gb/s용 사진57-0000088-01SWL FC SFP+ 트랜시버
자주하는 질문
Q1.이 Brocade 8Gb/s SWL FC SFP+를 제외하고 트랜시버 광 모듈, Brocade sfp에서 제공할 수 있는 다른 기능은 무엇입니까?
A1: 제공할 수 있는 Brocade 광학 모듈에 대한 아래 양식을 확인하십시오.
| 데이터 속도 |
설명
|
조작
부품 번호
|
브로케이드 주문
부품 번호
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275(1팩)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475(1팩)
|
| 4x32G FC QSFP+ |
2km
|
57-1000480-01
|
XBR-000285(1팩)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462(1팩)
XBR-000463(8팩)
|
| 64G FC SFP+ |
LWL - 10km
|
57-1000496-01
|
XBR-000468(1팩)
XBR-000469(8팩)
|
| 64G FC SFP+ |
ELWL - 25km
|
57-1000497-01
|
XBR-000466(1팩)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212(1팩)
XBR-000213(8팩)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412(1팩)
XBR-000413(8팩)
|
| 32G FC SFP+ |
LWL - 10km
|
57-1000332-01
|
XBR-000238(1팩)
XBR-000239(8팩)
|
| 32G FC SFP+ |
LWL - 10km
|
57-1000486-01
|
XBR-000438(1팩)
XBR-000439(8팩)
|
| 32G FC SFP+ |
ELWL - 25km
|
57-1000355-01
|
XBR-000278(1팩)
|
| 32G FC SFP+ |
ELWL - 25km
|
57-1000494-01
|
XBR-000478(1팩)
|
| 32G FC SFP+ |
ELWL - 25km
|
57-1000498-01
|
XBR-000479(1팩)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192(1팩)
XBR-000193(8팩)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492(1팩)
XBR-000493(8팩)
|
|
16G FC SFP+
|
LWL - 10km |
57-0000089-01
|
XBR-000198(1팩)
XBR-000199(8팩)
|
|
16G FC SFP+
|
LWL - 10km |
57-1000488-01
|
XBR-000498(1팩)
XBR-000499(8팩)
|
|
16G FC SFP+
|
ELWL - 25km |
57-1000262-01
|
XBR-000258(1팩)
|
|
16G FC SFP+
|
ELWL - 25km |
57-1000489-01
|
XBR-000458(1팩)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163(1팩)
XBR-000164(8팩)
|
| 8G FC SFP+ | LWL - 10km |
57-1000027-02
|
XBR-000153(1팩)
XBR-000172(8팩)
|
| 8G FC SFP+ | ELWL - 25km |
57-0000080-01
|
XBR-000174(1팩)
|
Q2:이 정품 Brocade Original 8G SWL FC SFP+ 트랜시버입니까?
A2: 예, Topstar는 중국 최고의 Brocade 유통업체입니다. 우리는 2006년부터 브랜드 SFP를 판매하고 절대 가짜 또는 복사 브랜드 품목을 판매하지 않습니다.
Q3:SFP는 품질 보증을 제공합니까?
A3:브로케이드 SFP의 경우 1년 보증을 제공합니다.어떤 질 문제든지, 우리는 당신을 위해 대체할 것입니다;
Q4: 이 SFP 모듈을 내 장소로 보낼 수 있습니까?얼마나 걸리나요?
A4:예, DHL, FEDEX, Aramex 및 UPS 등 물류 서비스를 통해 호별 배송을 제공할 수 있습니다.
특급 물류는 일반적으로 글로벌까지 5-12일이 소요됩니다.
