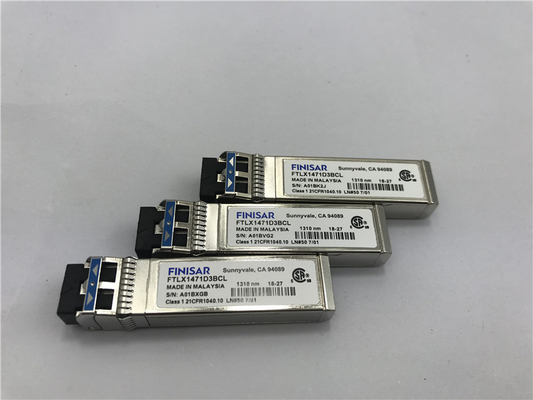

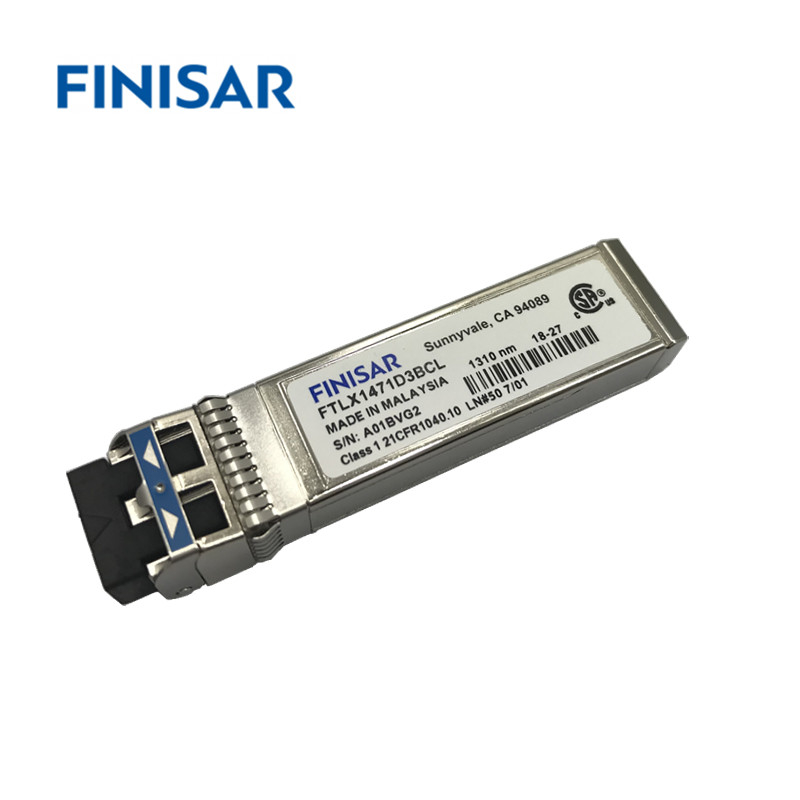

피니사 FTLX1471D3BCL 모듈 10G 송수신기 10Km 1310nm SFP 섬유



디지털 진단 기능


피니사 FTLX1471D3BCL SFP+ 송수신기는 SFP MSA1에서 규정되는 것으로서 2 와이어 직렬 통신 프로토콜을 지원합니다 . 그것

매우 가까이 똑같은 전기 규격서로, GBIC 표준에 규정된 E2 PROM과 관련됩니다. 표준 SFP

시리얼 id는 송수신기의 능력, 표준 인터페이스를 묘사하는 식별 정보에 대한 접근을 제공합니다,

제조와 다른 정보. 덧붙여, 피니사 SFP+ 송수신기는 강화한 디지털 진단 모니터링을 제공합니다

송수신기 온도, 레이저 바이어스 전류와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허락하는 인터페이스,

송신된 광학력이 광학력과 송수신기 공급 전압을 받았습니다. 그것은 또한 경보의 정교한 시스템을 규정합니다

그리고 특별한 운용 변수가 공장 세트 평균 범위의 밖에 있을 때 최종 사용자들을 경고하는 기를 경고하기. 더

SFP MSA는 8비트 주소에 2번 와이어 직렬 접속 위에서 접근하기 쉬운 E2 PROM에서 256 바이트 메모리 맵을 정의합니다

1010000X (A0h). 원래 디지털 진단 모니터링 인터페이스는 8비트의 활용이 1010001X (A2h)를 다루게 합니다

한정된 시리얼 id 메모리 맵은 변화없이 지속됩니다. 인터페이스는 그렇게 하도록 동일하고, 양쪽과 함께 그러므로 완전히 뒤로 적합합니다

GBIC 상술과 SFP 멀티 소스 합의. 완전한 인터페이스는 피니사 응용 노트로 묘사됩니다

AN2030 : SFP 광 전송부를 위한 디지털 진단 모니터링 인터페이스. 작동과 진단 정보는 있습니다

모니터링되고 디지털 진단 송수신기 제어장치를 보고된 채 인 송수신기 안에 있는 (DDTC는) 접근했습니다

2번 와이어 직렬 접속을 통하여. 직렬 프로토콜이 활성화될 때, 시리얼 클럭 신호 (SCL, 현대적 Def 1)는 발생합니다

호스트. 있는 E2 PROM에서 그 부분으로의 SFP 송수신기로의 긍정적 에지 클록 자료는 쓰지 않습니다-

보호받습니다. 하강부는 SFP 송수신기로부터의 자료를 시간을 잽니다. 시리얼 데이터 신호 (SDA, 현대적 Def 2)는 양방향입니다

시리얼 데이터 전송. 호스트는 시작과 직렬 프로토콜 활성화 끝을 기념하기 위해 SCL과 관련하여 SDA를 사용합니다. 더

메모리는 개별적으로 또는 연속적으로 다루어질 수 있는 일련의 8비트 데이터 워드로 구성됩니다. 더 그 때문에

정보는 미안하지만, SFP MSA documentation1,5와 피니사 응용 노트 AN-2030을 봅니다. 저 사정을 주목하세요

사회 FDB-1018은 일련인 2개 와이어보다 통신을 사용하도록 단순하여서 인정하는 피니사 모듈데모 소프트웨어로 이용 가능합니다

인터페이스
