제품 상세 정보:
|
| 자료 비율: | 1.25G | 전원 공급기: | 3.3V |
|---|---|---|---|
| 온도: | +70' Ｃ에 대한 0' Ｃ | 매체 유형: | SMF |
| 거리: | 10KM | 비율: | 1.25G |
| 사고 방식: | 1310nm/1550 별거 안 해 | 애플리케이션: | 스위치 인터페이스와 ect로 전환하세요 |
| 강조하다: | 10Km 1.25G SFP 송수신기,1550nm 1310nm 다중 모드 파이버 모듈,다중 모드 스프피 1.25 Ｇ 1310nm 10 킬로미터 |
||

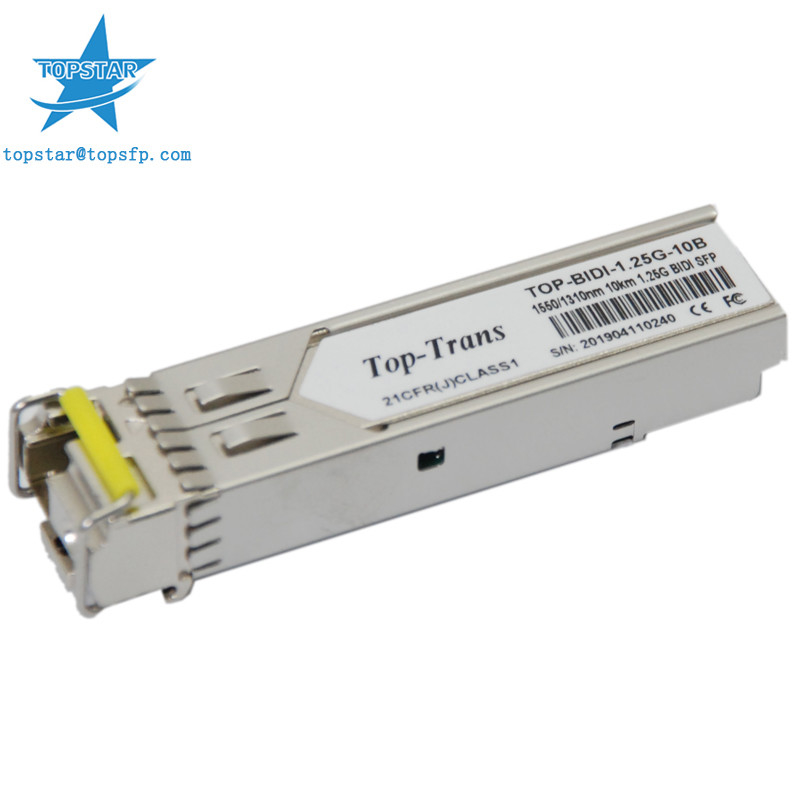

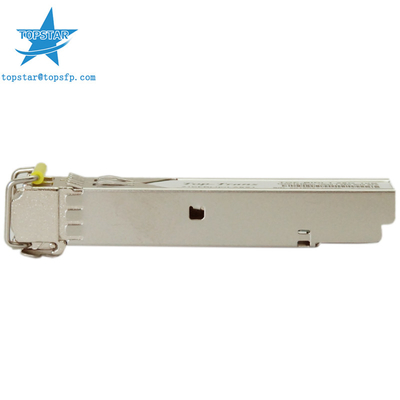

1.25G 광 전송부 10Km 1550/1310nm 다중 모드 섬유 SFP 모듈
광학 모듈 10Km 1550/1310nm 페처스 :
1.25Gb/s 데이터 링크까지
TOP-BIDI-1.25G-10AD/BD를 위한 FP 레이저 송신기
TOP-BIDI-1.25G-10AD/BD를 위한 DFB레이저 송신기
핀 광검파기
9/125μm SMF 위의 최고 10까지 킬로미터
핫 블러그 가능한 SFP 발자국
BIDI LC / UPC 타입 끼워 넣을 수 있는 광 인터페이스
저출력 소실
더 낮은 EMI에 대해, 금속 엔클로저
로에스 순응한고 무연
한 개의 +3.3V 전원 공급기
지원 디지털 진단 모니터링 인터페이스
SFF-8472로 순응합니다
케이스 조작 온도 상용 : 확대된 +70' Ｃ에 대한 0' Ｃ : 산업적인 +80' Ｃ에 대한 -10' Ｃ : +85' Ｃ에 대한 -40' Ｃ
애플리케이션
인터페이스를 바꾸기 위해 전환하세요
고속 이더넷
교환된 백플랜 애플리케이션
라우터 / 서버 인터페이스
다른 광링크
표준
순응한 SFP+ MSA
순응한 SFF-8472 복귀 9.5
순응한 IEEE802.3-2005
순응한 텔코디아 GR-468-CORE
클래스 B 순응한 FCC 47 CFR 15 부
광학 모듈 10 킬로미터 BIDI 상술
| 섬유형 | SMF |
|
산업적 온도 |
+85' Ｃ에 대한 -40' Ｃ |
|
전원 공급기 |
3.3V |
|
거리 |
10Km |
|
형태인자 |
SFP |
|
사고 방식 |
1310/1550 nm |
|
증명서 |
CE |
|
흡광 비율 |
9dB |
|
확장 온도 |
+80' Ｃ에 대한 -10' Ｃ |
SFP 1.25G 10KM 1310&1550 광 전송부는 단일모드로 데이터 통신을 위한 광 인터페이스를 위해 설계됩니다
섬유 (SMF).송수신기 설계는 고객들에게 최고를 공급하기 위해 효과적이어 고성능과 비용에 대해 최적화됩니다
텔레컴 응용을 위한 솔루션.
SFP 1.25G 10KM 1310&1550 송수신기는 SFP MSA에서 규정되는 것으로서 2 와이어 직렬 통신 프로토콜을 지원합니다. 그것은 있습니다
매우 가까이 똑같은 전기 규격서로, GBIC 표준에 규정된 E2PROM과 관련됩니다.
표준 SFP 시리얼 id는 송수신기의 능력, 표준을 묘사하는 식별 정보에 대한 접근을 제공합니다
인터페이스와 제조와 다른 정보.
덧붙여, SFP 1.25G 10KM 1310&1550 송수신기는 유일한 강화한 디지털 진단 모니터링 인터페이스를 제공합니다,
그것이 전해지는 송수신기 온도, 레이저 바이어스 전류와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허용합니다
광학력, 수신 광세기와 송수신기 공급 전압. 그것은 또한 경보의 정교한 시스템을 규정합니다고
특별한 운용 변수가 공장 세트 평균 범위의 밖에 있을 때 최종 사용자들을 경고하는 기를 경고하기.
SFP MSA는 8비트 주소에 2번 와이어 직렬 접속 위에서 접근하기 쉬운 E2PROM에서 256 바이트 메모리 맵을 정의합니다
1010000X (A0h). 원래 디지털 진단 모니터링 인터페이스는 8비트의 활용이 1010001X (A2h)를 다루게 합니다
한정된 시리얼 id 메모리 맵은 변화없이 지속됩니다. 인터페이스는 그렇게 하도록 동일하고, 양쪽과 함께 그러므로 완전히 뒤로 적합합니다
GBIC 상술과 SFP 멀티 소스 합의.
작동과 진단 정보는 모니터링되고 디지털 진단 송수신기 제어장치 (DDTC)를 보고됩니다
2번 와이어 직렬 접속을 통한 접근된 송수신기 안에서. 직렬 프로토콜이 활성화되고, 시리얼 클락일 때
신호 (SCL, 현대적 Def 1)는 호스트에 의해 발생됩니다. 상승부는 그 부분 안으로 SFP 송수신기로의 자료를 시간을 잽니다
쓰기 보호되지 않은 E2PROM의. 하강부는 SFP 송수신기로부터의 자료를 시간을 잽니다. 시리얼 데이터 신호
(SDA, 현대적 Def 2는) 시리얼 데이터 전송을 위해 양방향입니다. 호스트는 시작과 마지막을 기념하기 위해 SCL과 관련하여 SDA를 사용합니다
직렬 프로토콜 활성화의. 메모리는 개별적으로 다루어질 수 있는 일련의 8비트 데이터 워드로 구성됩니다 또는
연속적으로.
TOP-BIDI-1.25G-10AD/BD를 위한 디지털 진단은 내부로 채무 불이행에 의해 눈금 보정됩니다.
